O medidor Nexus® 1500 é o produto mais avançado para o gerenciamento eficaz da qualidade de energia. Sua aplicação é possível em distribuidoras de energia elétrica e grandes consumidores que, através de uma visão geral do consumo e da qualidade de energia (Power Quality), poderão tomar decisões relativas à qualidade da rede de maneira rápida e eficiente.
Perfeita escolha para monitoramento de aplicações críticas:
Características de alto desempenho em medição de energias:
Accu-Measure™ Tecnologia de Medição com Autocalibração
Tecnologia de Autocalibração com patente da EIG, o Accu-Measure™ possibilita que um dispositivo de medição em campo obtenha precisão e mantenha esta precisão com o passar do tempo, suportando mudanças de temperatura. Esta tecnologia é única da EIG e consiste em tecnologia de medição precisa e padrões de referência internacionais de alto grau de precisão.
A Tecnologia Accu-Measure™ oferece:
Benefícios da tecnologia de autocalibração:
Tecnologia V-Switch™
O medidor Nexus® 1500 está equipado com a exclusiva tecnologia V-Switch™ da EIG, que permite upgrades no medidor em campo, sem removê-lo do serviço. As chaves Nexus® 1500 V-Switch™ incluem:
V1: Medidor Nexus® 1500 padronizado com 128 Megabytes de memória + 512 amostras por ciclo
V2: V1 + 1 Giga de memória total + 1024 amostras por ciclo
V3: V2 + 10 MHz de Registro de Transientes

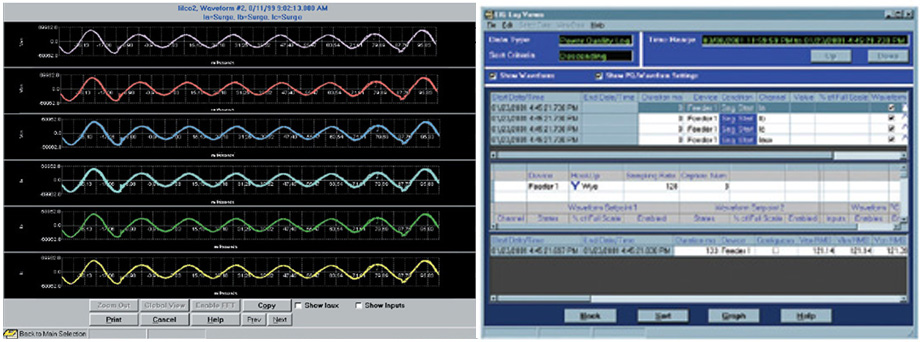

Análise Detalhada de Qualidade de Energia e Registro da Forma da Onda
O medidor Nexus® 1500 da EIG é um dos melhores analisadores de qualidade de energia e faltas. Este medidor registra um rico histórico dos eventos de confiabilidade da tensão e qualidade de energia em uma memória de massa para análise de engenharia detalhada e completa.
Registrador de Forma de Ondas e Faltas de 16 Bits:
Registra até 1024 amostras por ciclo consistindo de capturas de transientes em mais de 166.000 amostras por ciclo.
Registro de voltagem e corrente com análise pré e pós-evento.
Registro de falhas oferece uma capacidade de captura de 8 vezes a escala completa.
Conversor A/D de 16 bits garante uma resolução de onda precisa.
Triggers para ambos os hardware e software disponíveis.
Visualiza magnitudes harmônicas de até a 512ª ordem para cada canal de corrente e tensão.
Magnitudes harmônicas em tempo real estão resolvidas até a 128ª ordem.
Cálculo de THD e Fator K.
Análise de qualidade de energia conduzida no final do espectro de magnitude harmônica.
Triggers de entrada de Alta Velocidade:
As formas de ondas são registradas no momento da mudança de status.
Registros de alterações na entrada e da forma de onda com resolução de 1 ms.

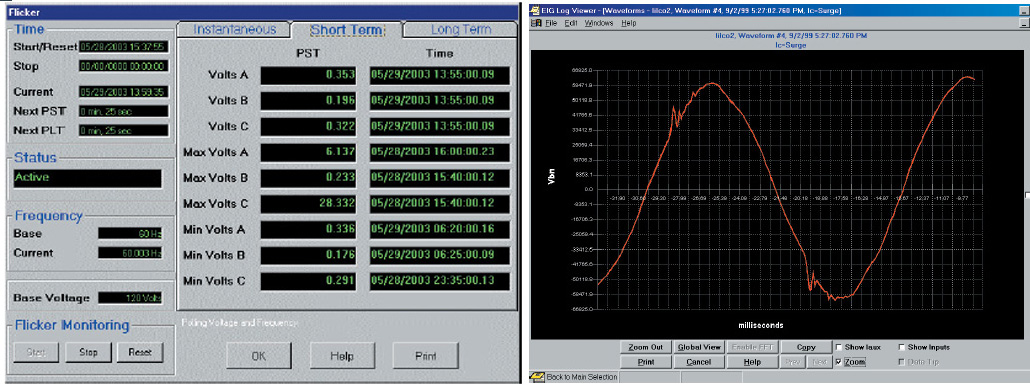

Detecção de Flicker EN61000-4-15:
Opera nas tensões 220 Volt/ 50 Hz e 120 Volt/ 60 Hz através de pontos de teste padrão.
Registrador de Transientes de Subciclo de 10 MHz (Opção V3):
Transientes geralmente causam períodos onerosos e intermitentes de baixa. O registrador de transientes de subciclo possibilita a você:
Registrar transientes de subciclo a uma resolução de 10 MHz.
Monitora ruído de capacitores, de transferência estática, SCRs, e outros dispositivos que impactam negativamente a qualidade da energia.
Essa característica é essencial para aplicações críticas tais como em hospitais, fábricas de componentes, centros de dados e outras aplicações altamente sensíveis de qualidade de energia.

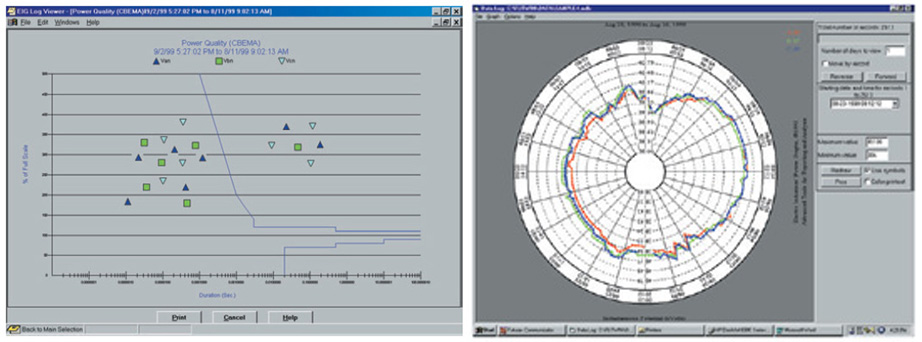

Plotagem Independente do log ITIC/CBEMA:
Vista rápida de eventos, sags e média duração do log independente ITIC/CBEMA.
Análise de Fasor:
O monitor lê uma análise de ângulo de fase entre os canais de tensão e corrente, possibilitando a você analisar a integridade do sistema e eficiência.
Memórias Múltiplas Programáveis de logs
Histórico ilimitado de tendências virtuais O medidor Nexus® 1500 está equipado com uma vastamemória.
O usuário pode particionar esta memória para armazenamento de logs através da definição do número de logs e parâmetros por log.
Até 8 logs por histórico podem ser criadas com até 64 parâmetros.
Com uma memória tão extensa, o medidor pode fazer o log por muitos anos.
Logs ilimitados
A unidade possibilita um log independente ilimitado. Isso permite ao usuário baixar informações ilimitadas para obter uma sequência de eventos para qualquer ocorrência. Utilizando a resolução do relógio de 1 ms, os logs podem ser combinados com diferentes pontos de medição ao longo de um sistema de distribuição de forma a permitir apontar com exatidão uma perturbação de energia em todo o sistema.
Log de registro de forma de onda disparado por evento O medidor Nexus® 1500 registra formas de ondas com uma resolução de até 1024 amostras por ciclo. A quantidade de registros de formas de ondas está baseada na quantidade de memória instalada.
A unidade registra a forma de onda quando o valor vai além do limite e quando retorna ao normal. Toda a informação é amostrada próximo 1 ms. As 8 entradas de alta velocidade na placa podem registrar a forma de onda. Registra quando cai a chave de um disjuntor em comparação com quando o relé ativou.
Isso é muito útil para análise de integridade de disjuntor e faltas.
A unidade pode ser programada para realizar mais de um registro cada vez que um evento ocorre. Milhares de ciclos podem ser registrados por evento.
Log ITIC/CBEMA
O medidor Nexus® 1500 armazena um log de CBEMA separado que registra a magnitude e duração de logs e swells de tensão e corrente para cada evento de qualidade de energia. Isso permite que o usuário possa conduzir uma análise CBEMA em tempo real sem baixar todas as formas de ondas armazenadas. O log de CBEMA separado também possibilita à unidade oferecer uma ideia mais completa da qualidade de energia ao longo do tempo.
Log de Eventos do Sistema
O medidor Nexus® 1500 informa o log de uso extensivo para detecção de acesso não autorizado. A unidade registra:
Log de Status de Entrada
Esse log permite ao usuário registrar quando as entradas internas mudam de status.
Memória Flash Recarregável
O medidor Nexus® 1500 utiliza tecnologia de memória flash recarregável em todos os processadores e DSPs localizados na unidade. Isso garante que a unidade possa receber upgrade sem removê-la de serviço.
Set do controle de limite
O monitor de eletricidade Nexus® 1500 disponibiliza ajustes programáveis para definições do usuário. Essa característica permite ao usuário configurar o medidor a ser usado como dispositivo de controle para muitas aplicações, tais como:
Controle de capacitor.
Load shedding.
Esquemas de transferência automática.
Monitoramento e controle do transformador.
Proteção redundante (não projetada para proteção de sobrecorrente primária).
Muitas outras funções de Controle.
Logs de transientes/forma de onda
O 1500 pode fazer o log de forma de ondas, utilizando sua memória programável para todos os pulsos, sags e transientes dentro do escopo do que vê. Milhares de eventos podem ser logados com resolução de até 1024 amostras por ciclo e transientes com resolução de 10 MHz.
Estrutura personalizada de memória alocável
Um usuário pode personalizar os tamanhos de log dentro do medidor. Assim a memória total pode ser alocada especificamente para a função desejada. Com a tecnologia da EiG, o medidor pode ser configurado específicamente para sua aplicação.
Comunicação para cada aplicação
Comunicações Padrão:
Porta RJ45 Ethernet 100BaseT.
Porta Óptica ANSI.
Porta USB 2.0.
Opcional RS485 e segunda entrada para Ethernet:
Duas portas seriais idênticas embutidas: velocidade de transmissão de até 115K baud.
Protocolos padrão incluim Modbus RTU/ASCII e DNP 3.0 nível 2.
Também disponível, a segunda porta Ethernet, tanto a RJ45 quanto a Fibra Ótica.
8 entradas digitais de alta velocidade:
As entradas percebem automaticamente quando o circuito é molhado externamente.
Caso esteja molhado externamente, aceita a entrada de até 150Vcc.
Caso esteja molhado internamente, o medidor fornece a tensão necessária para o aplicativo de controle.
Verificação de sincronismo – entrada de tensão auxiliar – entrada V aux de alta velocidade pode ser usada para:
Negativo ao terra.
Leituras de tensão
Sincronizar esquemas.
Obter a magnitude, frequência e ângulo de fase em ambos os lados do interruptor, ou entre a tensão do gerador e do barramento.
DNP 3.0 Nível 2 Plus - Líder da Indústria — total conformidade com DNP. Requerimentos de certificação Nível 1 e Nível 2, mais:
Até 136 medições (64 entradas Binárias, 8 Contadores Binários, 64 Entradas Analógicas) podem ser mapeadas para pontos estáticos DNP mapa de Pontos de DNP customizável.
Até 16 relês e 8 reinicializadores podem ser controlados por DNP.
Processamento de bandas mortas de relatório-por-exceção (Eventos DNP) pode ser ajustado em um regime por ponto.
250 eventos disponíveis, de combinações de quatro eventos (Alteração de Entrada Binária, Contador Congelado, Alteração de Contador, Alteração Análoga).
Comandos de Congelamento Disponíveis: Congelar, Congelar/ Sem Transmissão (ack).
Congelar com comando de Tempo permite que o medidor tenha o Contador interno de tempo levado a Congelar e Dados de eventos do contador congelado.
Está disponível a certificação para terceiros.
A nova escala secundária programável permite aos usuários maximizar a resolução de entrada analógica de 16 Bits, precisamente em torno dos parâmetros desejados, fornecendo uma resolução melhor para SCADA.
Ethernet Rapid Response™ (Ethernet de Resposta Rápida):
Ethernet Rapid Response™ 10/100BaseT possibilita 8 conexões simultâneas de Ethernet Modbus com protocolo TCP. Duas saídas para protocolo DNP 3.0 também está disponível. A tecnologia Rapid Response™ garante que o medidor Nexus® esteja otimizado para baixar dados da forma mais veloz possível.
Utilizando um método novo de TCP Modbus, o medidor irá fazer o download até 20 vezes mais rápido do que os atuais medidores da série Nexus® 125X. Não há demora na espera para recuperação de dados.
E/S Internas
Saídas de Relé
6RO1: 6 cartões de saída de relé
5 A/ 125 V CC/CA
Forma C (Latching)
Saídas de pulsos
485P: Cartões de saídas de pulso/ Dual RS485
Pulsos KYZ
Faixa de pulso: 5 ms
Tipo de relé: Estado sólido
Entradas dual RS485
Entrada de Estado
16DI1: 16 cartões de entrada de estado
Para acumulação de pulso e detecção de alarme
Até 150 Vcc úmido ou 24 Vcc seco
Note: O Nexus 1500 provem um slot para 485P e dois slots para 6RO1 e 16DI1
E/S Externas
Saídas Analógicas:
autoalimentadas, escalonáveis, bidirecional.
20mAON4/20mAON8: 4 ou 8 Saídas Analógicas 4-20mA, autoalimentadas, escalonáveis.
Fiação: Modo Comum.
Precisão: 0.1% de fundo de escala.
Calibração: Autocalibração.
Escala: Programável.
Pedido: Até 4 módulos de saída analógica para cada medidor Nexus® 1500.
Saídas digitais a seco para contato de relé de pulso:
4RO1: 4 saídas de relê, 5A, 125 AC/DC, relês de fechamento forma C.
Pedido: 1 módulo em adição para os módulos internos.
Saídas de estado sólido para relé de pulso:
4PO1: 4 saídas Solid State de pulso, pulsos KYZ de formas A ou C.
Velocidade máxima de pulso: 20 pulsos por segundo.
Pedido: até 4 módulos podem ser utilizados.
Acessórios do módulo de saída:
PSIO: requerido para uso de módulo de saída e deve ser ordenado com o módulo.
MBIO: acessório de montagem para módulo externo. Deve ser ordenado por cada módulo externo.
Mostrador sensível ao toque em LCD com cores vibrantes
O medidor Nexus® 1500 traz um mostrador colorido sensível ao toque em LCD. O mostrador utiliza vidro TFT brilhante com luz de fundo em LED de longa vida em altas temperaturas. O LED é superior a soluções de CCFL devido as melhores especificações de temperatura e meia-vida. O mostradores de tela inclui:
Visualização em tempo real (tensão, corrente, potência, demanda).
Leituras de energia acumulada e tempo de uso.
Detecção de Flicker.
Alarmes.
Análise de fasor.
Análise de espectro harmônico e forma de ondas.
Amostragem em tempo real.
Status do Log.
Ajustes de configuração
- Aplicação para concessionárias de energia e indústrias;
- Monitoramento em tempo real e análises que identificam rapidamente eventos de qualidade de energia e confiabilidade;
- Gerência do pico de demanda e uso eficiente de energia;
- Relatórios de dados confiáveis utilizando a comunicação Ethernet ou comunicações seriais;
- Análise avançada de transientes para sistemas elétricos;
- Solução ideal para monitoramento de transformadores ou disjuntores.
- Monitoramento em tempo real e análises que identificam rapidamente eventos de qualidade de energia e confiabilidade;
- Gerência do pico de demanda e uso eficiente de energia;
- Relatórios de dados confiáveis utilizando a comunicação Ethernet ou comunicações seriais;
- Análise avançada de transientes para sistemas elétricos;
- Solução ideal para monitoramento de transformadores ou disjuntores.
Perfeita escolha para monitoramento de aplicações críticas:
- Subestações de linha de transmissão de elétricas;
- Geração de eletricidade;
- Indústrias altamente críticas;
- Hospitais/clínicas médicas.
- Geração de eletricidade;
- Indústrias altamente críticas;
- Hospitais/clínicas médicas.
Características de alto desempenho em medição de energias:
- Perfil de carga extensiva: histórico de dados virtualmente ilimitados.
- Compensação de perda de linha e de transformador: para as perdas de ferro e cobre e perdas totais de subestação.
- Agregador de carregamento/medidor universal: entradas de pulso podem ser utilizadas para agregar ou acumular diferentes cargas; produtos essenciais, tais como água e gás podem também ser acumulados.
- Capacidade para tempo de uso: consumo bidirecional e demanda; calendário de 20 anos.
- Registro e integração Máx./ Mín.: valores com registro de valores máximos e mínimos de tempo para todas as leituras de medição.
- Leituras coincidentes: identifica o número de capacitores necessários, ineficiências de pico, etc.
- Proteção de senhas: previne o uso indevido não autorizado: senhas programáveis pelo usuário.
- Previsão de demanda: o medidor usa a taxa de alteração para predizer a demanda de pico para o próximo intervalo de demanda. Perfeito para redução pró-ativa de carga.
- Eventos do sistema (antifraude): a unidade provê informação de uso estendida para detecção de acesso não autorizado. Os alarmes são:
> reinicializações;
> alterações de programação;
> alterações de senhas de acesso;
> ajustes de horário;
> faltas de energia;
> alterações de firmware
- Compensação de perda de linha e de transformador: para as perdas de ferro e cobre e perdas totais de subestação.
- Agregador de carregamento/medidor universal: entradas de pulso podem ser utilizadas para agregar ou acumular diferentes cargas; produtos essenciais, tais como água e gás podem também ser acumulados.
- Capacidade para tempo de uso: consumo bidirecional e demanda; calendário de 20 anos.
- Registro e integração Máx./ Mín.: valores com registro de valores máximos e mínimos de tempo para todas as leituras de medição.
- Leituras coincidentes: identifica o número de capacitores necessários, ineficiências de pico, etc.
- Proteção de senhas: previne o uso indevido não autorizado: senhas programáveis pelo usuário.
- Previsão de demanda: o medidor usa a taxa de alteração para predizer a demanda de pico para o próximo intervalo de demanda. Perfeito para redução pró-ativa de carga.
- Eventos do sistema (antifraude): a unidade provê informação de uso estendida para detecção de acesso não autorizado. Os alarmes são:
> reinicializações;
> alterações de programação;
> alterações de senhas de acesso;
> ajustes de horário;
> faltas de energia;
> alterações de firmware
Accu-Measure™ Tecnologia de Medição com Autocalibração
Tecnologia de Autocalibração com patente da EIG, o Accu-Measure™ possibilita que um dispositivo de medição em campo obtenha precisão e mantenha esta precisão com o passar do tempo, suportando mudanças de temperatura. Esta tecnologia é única da EIG e consiste em tecnologia de medição precisa e padrões de referência internacionais de alto grau de precisão.
A Tecnologia Accu-Measure™ oferece:
- Referência Interna Dual para autocalibração periódica.
- Sensor de temperatura interna para desvios de sensibilidade na temperatura do instrumento.
- Projetado para permitir resultados de medição de energia consistentes e repetíveis.
- Sensor de temperatura interna para desvios de sensibilidade na temperatura do instrumento.
- Projetado para permitir resultados de medição de energia consistentes e repetíveis.
Benefícios da tecnologia de autocalibração:
- Melhora a precisão sob temperatura.l Melhora a repetitividade, reduzindo o tempo de ajuste do medidor.
- Melhora a estabilidade em longo prazo.
- Conta com referências de precisão interna CC para manter a precisão.
- Melhora a estabilidade em longo prazo.
- Conta com referências de precisão interna CC para manter a precisão.
Tecnologia V-Switch™
O medidor Nexus® 1500 está equipado com a exclusiva tecnologia V-Switch™ da EIG, que permite upgrades no medidor em campo, sem removê-lo do serviço. As chaves Nexus® 1500 V-Switch™ incluem:
V1: Medidor Nexus® 1500 padronizado com 128 Megabytes de memória + 512 amostras por ciclo
V2: V1 + 1 Giga de memória total + 1024 amostras por ciclo
V3: V2 + 10 MHz de Registro de Transientes
Análise Detalhada de Qualidade de Energia e Registro da Forma da Onda
O medidor Nexus® 1500 da EIG é um dos melhores analisadores de qualidade de energia e faltas. Este medidor registra um rico histórico dos eventos de confiabilidade da tensão e qualidade de energia em uma memória de massa para análise de engenharia detalhada e completa.
Registrador de Forma de Ondas e Faltas de 16 Bits:
Registra até 1024 amostras por ciclo consistindo de capturas de transientes em mais de 166.000 amostras por ciclo.
Registro de voltagem e corrente com análise pré e pós-evento.
Registro de falhas oferece uma capacidade de captura de 8 vezes a escala completa.
Conversor A/D de 16 bits garante uma resolução de onda precisa.
Triggers para ambos os hardware e software disponíveis.
Visualiza magnitudes harmônicas de até a 512ª ordem para cada canal de corrente e tensão.
Magnitudes harmônicas em tempo real estão resolvidas até a 128ª ordem.
Cálculo de THD e Fator K.
Análise de qualidade de energia conduzida no final do espectro de magnitude harmônica.
Triggers de entrada de Alta Velocidade:
As formas de ondas são registradas no momento da mudança de status.
Registros de alterações na entrada e da forma de onda com resolução de 1 ms.
Detecção de Flicker EN61000-4-15:
Opera nas tensões 220 Volt/ 50 Hz e 120 Volt/ 60 Hz através de pontos de teste padrão.
Registrador de Transientes de Subciclo de 10 MHz (Opção V3):
Transientes geralmente causam períodos onerosos e intermitentes de baixa. O registrador de transientes de subciclo possibilita a você:
Registrar transientes de subciclo a uma resolução de 10 MHz.
Monitora ruído de capacitores, de transferência estática, SCRs, e outros dispositivos que impactam negativamente a qualidade da energia.
Essa característica é essencial para aplicações críticas tais como em hospitais, fábricas de componentes, centros de dados e outras aplicações altamente sensíveis de qualidade de energia.
Plotagem Independente do log ITIC/CBEMA:
Vista rápida de eventos, sags e média duração do log independente ITIC/CBEMA.
Análise de Fasor:
O monitor lê uma análise de ângulo de fase entre os canais de tensão e corrente, possibilitando a você analisar a integridade do sistema e eficiência.
Memórias Múltiplas Programáveis de logs
Histórico ilimitado de tendências virtuais O medidor Nexus® 1500 está equipado com uma vastamemória.
O usuário pode particionar esta memória para armazenamento de logs através da definição do número de logs e parâmetros por log.
Até 8 logs por histórico podem ser criadas com até 64 parâmetros.
Com uma memória tão extensa, o medidor pode fazer o log por muitos anos.
Logs ilimitados
A unidade possibilita um log independente ilimitado. Isso permite ao usuário baixar informações ilimitadas para obter uma sequência de eventos para qualquer ocorrência. Utilizando a resolução do relógio de 1 ms, os logs podem ser combinados com diferentes pontos de medição ao longo de um sistema de distribuição de forma a permitir apontar com exatidão uma perturbação de energia em todo o sistema.
Log de registro de forma de onda disparado por evento O medidor Nexus® 1500 registra formas de ondas com uma resolução de até 1024 amostras por ciclo. A quantidade de registros de formas de ondas está baseada na quantidade de memória instalada.
A unidade registra a forma de onda quando o valor vai além do limite e quando retorna ao normal. Toda a informação é amostrada próximo 1 ms. As 8 entradas de alta velocidade na placa podem registrar a forma de onda. Registra quando cai a chave de um disjuntor em comparação com quando o relé ativou.
Isso é muito útil para análise de integridade de disjuntor e faltas.
A unidade pode ser programada para realizar mais de um registro cada vez que um evento ocorre. Milhares de ciclos podem ser registrados por evento.
Log ITIC/CBEMA
O medidor Nexus® 1500 armazena um log de CBEMA separado que registra a magnitude e duração de logs e swells de tensão e corrente para cada evento de qualidade de energia. Isso permite que o usuário possa conduzir uma análise CBEMA em tempo real sem baixar todas as formas de ondas armazenadas. O log de CBEMA separado também possibilita à unidade oferecer uma ideia mais completa da qualidade de energia ao longo do tempo.
Log de Eventos do Sistema
O medidor Nexus® 1500 informa o log de uso extensivo para detecção de acesso não autorizado. A unidade registra:
Reinicializações.
Alterações de programação.
Alterações de Senhas de Acesso.
Alterações de horários.
Liga e Desliga.
Alteração de firmware.
Alterações de programação.
Alterações de Senhas de Acesso.
Alterações de horários.
Liga e Desliga.
Alteração de firmware.
Log de Status de Entrada
Esse log permite ao usuário registrar quando as entradas internas mudam de status.
Memória Flash Recarregável
O medidor Nexus® 1500 utiliza tecnologia de memória flash recarregável em todos os processadores e DSPs localizados na unidade. Isso garante que a unidade possa receber upgrade sem removê-la de serviço.
Set do controle de limite
O monitor de eletricidade Nexus® 1500 disponibiliza ajustes programáveis para definições do usuário. Essa característica permite ao usuário configurar o medidor a ser usado como dispositivo de controle para muitas aplicações, tais como:
Controle de capacitor.
Load shedding.
Esquemas de transferência automática.
Monitoramento e controle do transformador.
Proteção redundante (não projetada para proteção de sobrecorrente primária).
Muitas outras funções de Controle.
Logs de transientes/forma de onda
O 1500 pode fazer o log de forma de ondas, utilizando sua memória programável para todos os pulsos, sags e transientes dentro do escopo do que vê. Milhares de eventos podem ser logados com resolução de até 1024 amostras por ciclo e transientes com resolução de 10 MHz.
Estrutura personalizada de memória alocável
Um usuário pode personalizar os tamanhos de log dentro do medidor. Assim a memória total pode ser alocada especificamente para a função desejada. Com a tecnologia da EiG, o medidor pode ser configurado específicamente para sua aplicação.
Comunicação para cada aplicação
Comunicações Padrão:
Porta RJ45 Ethernet 100BaseT.
Porta Óptica ANSI.
Porta USB 2.0.
Opcional RS485 e segunda entrada para Ethernet:
Duas portas seriais idênticas embutidas: velocidade de transmissão de até 115K baud.
Protocolos padrão incluim Modbus RTU/ASCII e DNP 3.0 nível 2.
Também disponível, a segunda porta Ethernet, tanto a RJ45 quanto a Fibra Ótica.
8 entradas digitais de alta velocidade:
As entradas percebem automaticamente quando o circuito é molhado externamente.
Caso esteja molhado externamente, aceita a entrada de até 150Vcc.
Caso esteja molhado internamente, o medidor fornece a tensão necessária para o aplicativo de controle.
Verificação de sincronismo – entrada de tensão auxiliar – entrada V aux de alta velocidade pode ser usada para:
Negativo ao terra.
Leituras de tensão
Sincronizar esquemas.
Obter a magnitude, frequência e ângulo de fase em ambos os lados do interruptor, ou entre a tensão do gerador e do barramento.
DNP 3.0 Nível 2 Plus - Líder da Indústria — total conformidade com DNP. Requerimentos de certificação Nível 1 e Nível 2, mais:
Até 136 medições (64 entradas Binárias, 8 Contadores Binários, 64 Entradas Analógicas) podem ser mapeadas para pontos estáticos DNP mapa de Pontos de DNP customizável.
Até 16 relês e 8 reinicializadores podem ser controlados por DNP.
Processamento de bandas mortas de relatório-por-exceção (Eventos DNP) pode ser ajustado em um regime por ponto.
250 eventos disponíveis, de combinações de quatro eventos (Alteração de Entrada Binária, Contador Congelado, Alteração de Contador, Alteração Análoga).
Comandos de Congelamento Disponíveis: Congelar, Congelar/ Sem Transmissão (ack).
Congelar com comando de Tempo permite que o medidor tenha o Contador interno de tempo levado a Congelar e Dados de eventos do contador congelado.
Está disponível a certificação para terceiros.
A nova escala secundária programável permite aos usuários maximizar a resolução de entrada analógica de 16 Bits, precisamente em torno dos parâmetros desejados, fornecendo uma resolução melhor para SCADA.
Ethernet Rapid Response™ (Ethernet de Resposta Rápida):
Ethernet Rapid Response™ 10/100BaseT possibilita 8 conexões simultâneas de Ethernet Modbus com protocolo TCP. Duas saídas para protocolo DNP 3.0 também está disponível. A tecnologia Rapid Response™ garante que o medidor Nexus® esteja otimizado para baixar dados da forma mais veloz possível.
Utilizando um método novo de TCP Modbus, o medidor irá fazer o download até 20 vezes mais rápido do que os atuais medidores da série Nexus® 125X. Não há demora na espera para recuperação de dados.
E/S Internas
Saídas de Relé
6RO1: 6 cartões de saída de relé
5 A/ 125 V CC/CA
Forma C (Latching)
Saídas de pulsos
485P: Cartões de saídas de pulso/ Dual RS485
Pulsos KYZ
Faixa de pulso: 5 ms
Tipo de relé: Estado sólido
Entradas dual RS485
Entrada de Estado
16DI1: 16 cartões de entrada de estado
Para acumulação de pulso e detecção de alarme
Até 150 Vcc úmido ou 24 Vcc seco
Note: O Nexus 1500 provem um slot para 485P e dois slots para 6RO1 e 16DI1
E/S Externas
Saídas Analógicas:
autoalimentadas, escalonáveis, bidirecional.
20mAON4/20mAON8: 4 ou 8 Saídas Analógicas 4-20mA, autoalimentadas, escalonáveis.
Fiação: Modo Comum.
Precisão: 0.1% de fundo de escala.
Calibração: Autocalibração.
Escala: Programável.
Pedido: Até 4 módulos de saída analógica para cada medidor Nexus® 1500.
Saídas digitais a seco para contato de relé de pulso:
4RO1: 4 saídas de relê, 5A, 125 AC/DC, relês de fechamento forma C.
Pedido: 1 módulo em adição para os módulos internos.
Saídas de estado sólido para relé de pulso:
4PO1: 4 saídas Solid State de pulso, pulsos KYZ de formas A ou C.
Velocidade máxima de pulso: 20 pulsos por segundo.
Pedido: até 4 módulos podem ser utilizados.
Acessórios do módulo de saída:
PSIO: requerido para uso de módulo de saída e deve ser ordenado com o módulo.
MBIO: acessório de montagem para módulo externo. Deve ser ordenado por cada módulo externo.
Mostrador sensível ao toque em LCD com cores vibrantes
O medidor Nexus® 1500 traz um mostrador colorido sensível ao toque em LCD. O mostrador utiliza vidro TFT brilhante com luz de fundo em LED de longa vida em altas temperaturas. O LED é superior a soluções de CCFL devido as melhores especificações de temperatura e meia-vida. O mostradores de tela inclui:
Visualização em tempo real (tensão, corrente, potência, demanda).
Leituras de energia acumulada e tempo de uso.
Detecção de Flicker.
Alarmes.
Análise de fasor.
Análise de espectro harmônico e forma de ondas.
Amostragem em tempo real.
Status do Log.
Ajustes de configuração
Ficha Técnica
Variação da tensão de entrada(5-347) V AC, Fase a Neutro.
(10-600) V AC, Fase a Fase.
Capacidade de suportar a entrada de tensão
Tensão de entrada isoladas para 2500V DC.
Atende a ANSI C37.90.1 (capacidade de suportar aumento de carga).
Variação da corrente de entrada l Entradas de 5 A programação contínua de 4x para qualquer variação de TC.
Registro de corrente de falta de picos de 80 A secundários baseados na escala total de 5 A.
Capacidade de suportar a corrente de entrada
100 A por 10 Segundos.
300 A por 1 Segundo.
Carga
Tensão de entradas: 0,072 VA/ Fase Máx. a 600V, 0,003 VA Máx. a 120V.
Corrente: de entrada 0,02 VA/ Fase máx. a 20 A
Isolamento
Todas as entradas até as saídas estão isoladas para 2500V.
Faixa de Temperatura
Temperatura de operação: (-20 a +70)°C.
Umidade: até 95% RH não - condensante.
Temperatura de armazenamento (-30 a 80)°C
Método de sensibilidade
Até 1024 amostras por ciclo (programável).
Transientes de tensão: 10 Mhz .
Resolução A/D de 16 Bits – conversores múltiplos.
Utiliza a Tecnologia patenteada Accumeasure™.
RMS verdadeiro.
Faixa de precisão
Esta unidade atende e excede os requerimentos de precisão das normas ANSI C12.20 e IEC687.
Tempo de Atualização
1 Segundo — leituras precisas de receita.
200 msec — leituras de alta velocidade.
Requisitos da potência de controle l (Sufixo -D2): (90–265)V AC, (100-370)VDC.
Carga: 25VA Máx.
Variação de frequência 45Hz–69.9Hz.
Formato de Comunicação
Paridade programável e bits de parada.
Protocolos de comunicação: Modbus TCP/IP, ASCII/RTU, DNP 3.0.
Porta Óptica ANSI.
Porta COM Virtual USB 1.1/2.0.
Porta Ethernet RJ45 – 10/100BaseT.
2 Portas RS485 (opcional).
Envio
Peso Total para envio: aprox 2,3 kg.
Dimensões da embalagem de envio: 40,64cm x 33,02cm x 27,94cm.
Atende:
ANSI C12.20 Classe 0.2 e IEC687 (precisão).
ANSI C62.41 (aumento de carga).
ANSI/IEEE C37.90.1 – aumento suportado.
IEC 1000-4-2 – ESD.
IEC 1000-4-3 – imunidade irradiada.
IEC 1000-4-4 – transientes rápidos.
EC 1000-4-5 – imunidade aos aumentos de carga.
IEC 868 – medidor de cintilação.
IEC 61000-4-15 – medidor de cintilação.
Marcados CE .istados sob UL e cUL.
Módulos de Saída
1mAON4 4 Saídas Analógicas,
0–1mA
1mAON8 8 Saídas Analógicas,
0–1mA
20mAON4 4 Saídas Analógicas,
4–20mA
20mAON8 8 Saídas Analógicas,
4–20mA
4RO1 4 Saídas de Relê
4PO1 4 Saídas Solid State de Pulso
PSIO - Fonte de Alimentação para Módulos de Saída Adicional
MBIO - Suporte de Montagem de Saídas (deve ser pedida com a compra do módulo)
| PARÂMETRO | 200 ms* | 1 SEGUNDO* | RESOLUÇÃO DO MOSTRADOR |
| Tensão (L-N) | 0,1% | 0,05% | 5 dígitos |
| Tensão (L-L) | 0,1% | 0,05% | 5 dígitos |
| Corrente | 0,1% | 0,025% | 5 dígitos |
| Frequência | 0,3HZ | 0,01HZ | 5 dígitos |
| kW- FP = 1 | 0,1% | 0,06% | 5 dígitos |
| kW - FP = 0,5 | 0,1% | 0,1% | 5 dígitos |
| kVA | 0,1% | 0,08% | 5 dígitos |
| kVAR (FP = 0,5 -0,9) | 0,1% | 0,08% | 5 dígitos |
| FP | 0,1% | 0,08% | 3 dígitos |
| Magnitudes Harmônicas | N/D | 0,2% | 3 dígitos |
| KW/Hora | N/D | 0,04% | 16 dígitos |
| KVA/Hora | N/D | 0,08% | 16 dígitos |
| KVAR/Hora | N/D | 0,08% | 16 dígitos |
| Opções de Acessórios | |||
| Software | 20mAON4 | 8 saidas analógicas | |
| COMEXT3.1C | Comunicador EXT 3.0 para Windows ® | 4RO1 | 4 saidas de relé |
| Licença para computador unico | 4PO1 | 4 saidas solid state de pulso | |
| COMEXT3.MC | Comunicador EXT 3.0 para Windows ® | PSIO | Fonte de alimentação para módulos de saida adcionais |
| Licença para multiplos computadores | MBIO | Suporte de montagem de saida | |
| 1mAON4 | 4 saídas analógicas | P60N | Mostrador gráfico em LCD |
| 1mAON4 | 8 saídas analógicas | P40N | Mostrador multifunção em LED |
| 20mAON4 | 4 saídas analógicas | P40N | Mostrador multifunção em LED |
