Fotovoltaicos
Ampla faixa de tensão MPPT
Funcionamento em altitudes elevadas
Acompanhamento remoto e atualização
Comunicação Wi-fi e Bluetooth
Proteção CC e CA integrada
Configuração fácil de modos de trabalho inteligente
Funcionamento 400V

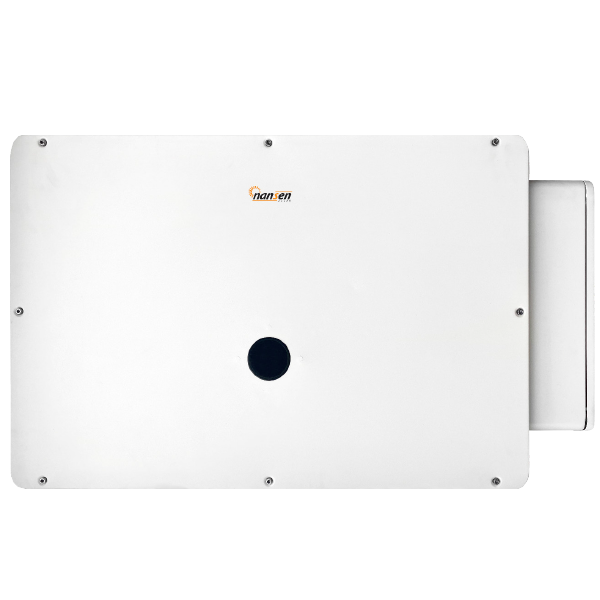

Ficha Técnica
| Modelo | ASN-70TL | ASN-75TL | ASN-80TL | ASN-90TL | ASN-100TL | ASN-110TL |
| Entrada CC | ||||||
| Potência CC Máx. | 105kW | 112.5kW | 120kW | 135kW | 150kW | 165kW |
| Tensão CC Máx. | 1100V | |||||
| Tensão CC Nominal | 620V | |||||
| Tensão Início | 195V | |||||
| Faixa Tensão MPPT | 180-1000V | |||||
| Corrente Máx. (Impp) | 5*32A | 6*32A | 10*32A | |||
| Corrente Máx. Curto Circuito (Isc) | 5*50A | 6*50A | 10*50A | |||
| Quantidade MPPT | 5 | 6 | 10 | |||
| Número de Entradas do Inversor | 10 | 12 | 20 | |||
| Saída CA | ||||||
| Potência Nominal | 70kW | 75kW | 80kW | 90kW | 100kW | 110kW |
| Potência Aparente | 77kVA | 82.5kVA | 88kVA | 99kVA | 110kVA | 121kVA |
| Potência Máxima | 77kW | 82.5kW | 88kW | 99kW | 110kW | 121kW |
| Sistemas Atendidos | 220V/380V, 230V/400V, 3F/N/PE | |||||
| Frequência de Operação | 50Hz/60Hz | |||||
| Corrente Nominal | 101A | 108.3A | 115.5A | 130A | 144.5A | 158.8A |
| Corrente Máx. de Saída | 111.1A | 119.1A | 127A | 143A | 158.8A | 174.6A |
| Fator de Potência | > 0.99 (0.8 Atrasado ~ 0.8 Adiantado) | |||||
| Harmônicos (THD) | <3% | |||||
| Eficiência | ||||||
| Eficiência Máxima | 98,50% | 98,60% | ||||
| Eficiência Européia | 98,00% | 98,30% | ||||
| Eficiência Chinesa | 97,80% | 98,10% | ||||
| Eficiência do MPPT | - | |||||
| Proteções | ||||||
| Interruptor CC | Sim | |||||
| Polaridade Reversa CC | Sim | |||||
| Anti-ilhamento | Sim | |||||
| Curto-circuito | Sim | |||||
| Sobrecorrente CA | Sim | |||||
| Surto Elétrico CC | Tipo II | |||||
| Surto Elétrico CA | Tipo II; Opcional Tipo I | |||||
| Detecção Impedância Insulação | Sim | |||||
| Monitoramento de Terra | Sim | |||||
| Detecção de Corrente Residual | Sim | |||||
| Temperatura | Sim | |||||
| Sobretensão CA | Sim | |||||
| Sobrecorrente CC | Sim | |||||
| Monitoramento Séries CC | Sim | |||||
| Proteção AFCI | Opcional | |||||
| Análise Curva I/V | Opcional | |||||
| Dados Gerais | ||||||
| Dimensões (L*A*P) | 1007*668*357mm | |||||
| Peso | 75 kg | 80 kg | ||||
| Consumo Noturno | <2W | |||||
| Faixa Temperatura Operação | -30...+60°C | |||||
| Conceito Resfriamento | Ventilação Inteligente | |||||
| Altitude Máx. Operação | 4000m (Redução Potência acima de 3000m) | |||||
| Umidade Relativa | 0-100% | |||||
| Índice de Proteção | IP66 | |||||
| Topologia do Equipamento | Sem Transformador | |||||
| Padrões de Conexões da Rede |
NB/T32004,EN50549-1, PN-EN 50549-1,PSE ,PTPiREE,RD647,RD413,RD1699,UNE 217001/2,NTS631, NC RfG, INMETRO Portaria 140/2022 até 75kW |
|||||
| Padrões de Segurança e EMC | EN/IEC 62109-1/-2, EN/IEC 61000-6-2/4, EN/IEC 61000-3-11, EN/IEC 61000-3-12 | |||||
| Tipo Conector CC | Conector MC4 | |||||
| Tipo Conector CA | Borne | |||||
| Comunicação e Display | ||||||
| Display | LCD+LED+Bluetooth+APP | |||||
| Interface de Comunicação | RS485; Opcionais:WIFI,4G | |||||
| Plataforma de Monitoramento | Solarman Business/Nansen Solar | |||||
