Fotovoltaicos
Ampla faixa de tensão MPPT
Funcionamento em altitudes elevadas
Acompanhamento remoto e atualização
Comunicação Wi-fi e Bluetooth
Proteção CC e CA integrada
Configuração fácil de modos de trabalho inteligente
Ficha Técnica

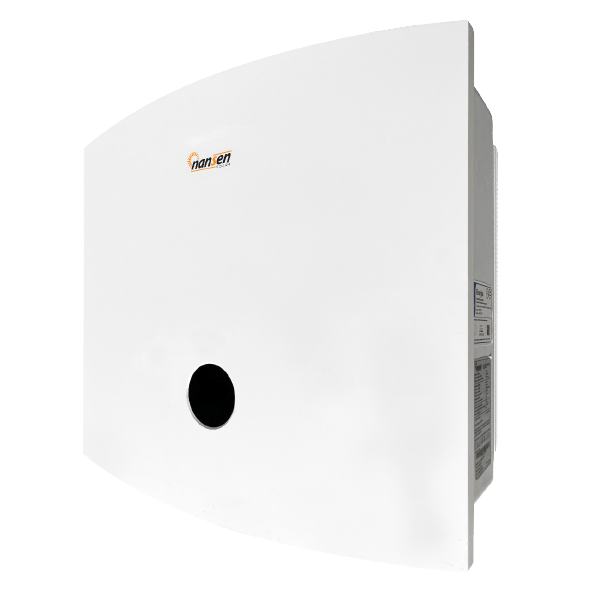

| Modelo | ASN-17TL | ASN-20TL | ASN-23TL | ASN-25TL |
| Entrada CC | ||||
| Potência CC Máx. | 25.5kW | 30kW | 34.5kW | 37.5kW |
| Tensão CC Máx. | 1100V | |||
| Tensão CC Nominal | 620V | |||
| Tensão Início | 200V | |||
| Faixa Tensão MPPT | 200-1000V | |||
| Corrente Máx. (Impp) | 32A/32A | |||
| Corrente Máx. Curto Circuito (Isc) | 40A/40A | |||
| Quantidade MPPT | 2 | |||
| Número de Entradas do Inversor | 4 | |||
| Saída CA | ||||
| Potência Nominal | 17kW | 20kW | 23kW | 25kW |
| Potência Aparente | 18.7kVA | 22kVA | 25.3kVA | 27.5kVA |
| Sistemas Atendidos | 220V/380V, 230V/400V, 3F/N/PE | |||
| Faixa Operação da Rede | 178-276V | |||
| Frequência de Operação | 50Hz/60Hz | |||
| Corrente Nominal | 25.7A | 30.3A | 34.8A | 37.8A |
| Corrente Máx. de Saída | 28.3A | 33.3A | 38.3A | 39.8A |
| Fator de Potência | >0.99 (0.8 Atrasado ~ 0.8 Adiantado) | |||
| Harmônicos (THD) | <3% | |||
| Eficiência | ||||
| Eficiência Máxima | 98,50% | |||
| Eficiência Européia | 98% | |||
| Eficiência Chinesa | 97,80% | |||
| Eficiência do MPPT | 99,80% | |||
| Proteções | ||||
| Interruptor CC | Sim | |||
| Polaridade Reversa CC | Sim | |||
| Anti-ilhamento | Sim | |||
| Curto-circuito | Sim | |||
| Sobrecorrente CA | Sim | |||
| Surto Elétrico CC | Tipo II | |||
| Surto Elétrico CA | Tipo II | |||
| Detecção Impedância Insulação | Sim | |||
| Monitoramento de Terra | Sim | |||
| Detecção de Corrente Residual | Sim | |||
| Temperatura | Sim | |||
| Sobretensão CA | Sim | |||
| Sobrecorrente CC | Sim | |||
| Monitoramento Séries CC | Opcional | |||
| Proteção AFCI | Opcional | |||
| Análise Curva I/V | Opcional | |||
| Detecção Corrente Reversa | Opcional | |||
| Dados Gerais | ||||
| Dimensões (L*A*P) | 455*462*214mm | |||
| Peso | 25 kg | |||
| Consumo Noturno | <1W | |||
| Faixa Temperatura Operação | -30...+60°C | |||
| Conceito Resfriamento | Ventilação Inteligente | |||
| Altitude Máx. Operação | 4000m (Redução Potência acima de 3000m) | |||
| Umidade Relativa | 0-100% | |||
| Índice de Proteção | IP66 | |||
| Topologia do Equipamento | Sem Transformador | |||
| Padrões de Conexões da Rede | NB/T32004,EN50549-1,PN-EN 50549-1 ,PSE, PTPiREE, RD647,RD413,RD1699,UNE 217001/2, NTS631, NC RfG, INMETRO Portaria 140/2022 | |||
| Padrões de Segurança e EMC | EN/IEC 62109-1/2, EN/IEC 61000-6-1/2/3/4, EN/IEC 61000-3-11, EN/IEC 61000-3-12 | |||
| Tipo Conector CC | Conector MC4 | |||
| Tipo Conector CA | Borne | |||
| Comunicação e Display | ||||
| Display | LCD+LED+Bluetooth+APP | |||
| Interface de Comunicação | RS485; Opcionais:WIFI,4G | |||
| Plataforma de Monitoramento | Solarman Business/Nansen Solar | |||
